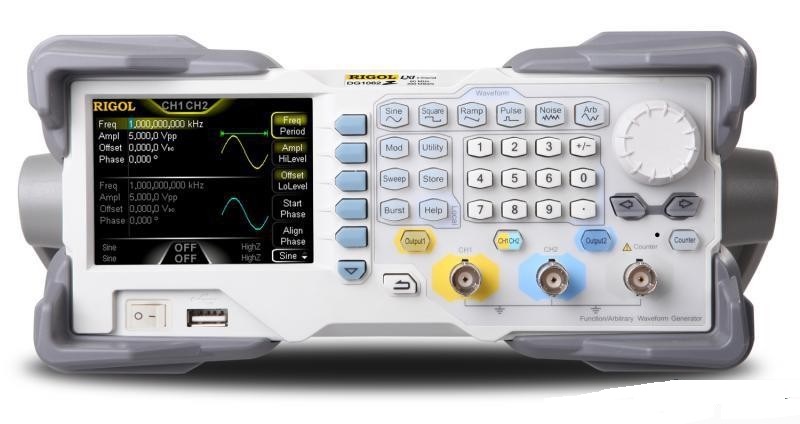

DG1062Z — универсальный генератор сигналов

DG1062Z — универсальный генератор сигналов
Артикул: 417257
Гарантия: 36 мес.
Госреестр РФ: 56011-20
Поверка приобретается отдельно: 9720 Р
Межповерочный интервал: 12 мес.
Бренд: Rigol Technologies
Артикул производителя: А124454
Цена:
124 467 Р
Доступен для заказа
Добавить к сравнению

Особенности универсального генератора сигналов DG1062Z

  • Инновационная технология SiFi (Signal Fidelity): генерирование сигналов произвольной формы, восстановление сигналов без искажения, высокоточная регулировка частоты дискретизации и низкий уровень дрожания (200 пс)
  • Два независимых выходных канала с возможностью их синхронизации и установки сдвига фазы
  • Максимальная частота выходного сигнала DG1062Z: 60 МГц, разрешение 1 мкГц
  • 5 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шумовой, а также 160 встроенных произвольных сигналов и сигналы произвольной формы
  • Разрешение по вертикали 14 бит, частота дискретизации 200 МГц
  • Длина памяти формы сигнала: 8M точек; 16M (опция)
  • Режимы модуляции: AM, FM, PM, FSK, ASK, PSK, PWM, свипирование, пакетный режим
  • Стабильность частоты опорного генератора: ±1 ppm
  • Уровень фазовых шумов DG1062Z составляет -125 дБн/Гц
  • Встроенный 7-разрядный высокоточный частотомер от 1 мкГц до 200 МГц
  • Цветной 8.9 см TFT LCD дисплей (320x240)
  • Интерфейсы DG1062Z: USB device, USB host, LAN
  • Возможность дистанционного управления
  • Встроенная система подсказок
  • ГабаритыDG1062Z: 318x261x112 (мм), вес 3.2 кг
  • Гарантия 3 года
  • Универсальный генератор сигналов RIGOL DG1062Z включен в Госреестр СИ, регистрационный № 56013-13



ХарактеристикаЗначение
Максимальная выходная частота60 МГц
Количество каналов2
Форма сигналаСтандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
160 типов специальной формы
Частотные характеристики
Диапазонсинусоидальный
сигнал		1 мкГц ~ 60 МГц
прямоугольный сигнал1 мкГц ~ 25 МГц
импульсный сигнал1 мкГц ~ 25 МГц
пилообразный сигнал1 мкГц ~ 1 МГц
гармоники1 мкГц ~ 20 МГц
белый шум (Гаусс)полоса 60 МГц (-3дБ)
специальной формы1 мкГц ~ 20 МГц
разрешение по частоте1 мкГц
Точность установки (18°C ~ 28°C)±1 ppm
Синусоидальный сигнал
Гармонические искаженияТипичное (0 дБм)
< -65 дБн (DC ~ 10 МГц)
< -55 дБн (>10МГц ~ 30 МГц)
< -50 дБн (>30МГц ~ 60 МГц)
Общие гармонические искажения< 0,075% (10-20 кГц, 0 дБм)
Негармонические искажения

Типичное (0 дБм)
< -70 дБн (DC ~ 10 МГц)
< -70 дБн + 6 дБ/октаву (>10 МГц)

Фазовый шумТипичное (0 дБм)
-125 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада< 10 нс (1 Вп-п) типичное
Выброс< 5 % (100 кГц, 1 Вп-п) типичное
Коэф.заполнения0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия1% от периода + 5 нс
Джиттер (СКЗ)Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность< 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия0 ~ 100%
Импульсный сигнал
Длительность импульса≥ 16 нс (ограничена установленной частотой)
Время нарастания/спада≥ 10 нс (ограничена установленной частотой и длительностью импульса)
Выброс< 5 % (1 Вп-п) типичное
Джиттер (СКЗ)Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала8 ~ 2 М точек (16 М точек опция)
Вертикальное разрешение14 бит
Частота дискретизации200 Мвыб/сек
Время нарастания< 5 нс (1 Вп-п) типичное
Джиттер (СКЗ)Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Способ редактированияпо точкам, сегментами, встроенное построение формы
Генератор гармоник
Порядок гармоник≤ 8
Тип гармоникчетные, нечетные, все, пользовательские
Амплитуда гармоникрегулируемая для каждой гармоники
Фаза гармоникрегулируемая для каждой гармоники

Характеристики выхода:

Амплитуда (50 Ом)2,5 мВп-п - 10 Вп-п (≤10 МГц)
2,5 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц)
2,5 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц)
Точность установки±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХТипичное (синус, 2,5В)
±0,1 дБ (≤10 МГц)
±0,2 дБ (≤30 МГц)
Единицы установкиВп-п, Вскз, дБм
Разрешение0,1 мВпп или 4 бит

Смещение (50 Ом):

Диапазон±5 Впп АС+DC
Точность установки±(1% + 5 мВ +0,5% от амплитуды)

Выход сигнала:

Импеданс50 Ом (типичное)
Защитаот короткого замыкания, автоматическое отключение выхода при перегрузке

Модуляция

Тип модуляцииAM, FM, PM, ASK, FSK, PSK, PWM

AM Модуляция (AM) :

Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналсинус, прямоугольный, пила, шум, произвольной формы
Частота модуляции2 мГц ~ 1 МГц
Коэффициент модуляции0% ~ 120%

ЧМ Модуляция (FM):

Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналсинус, прямоугольный, пила, шум, произвольной формы
Частота модуля2 мГц ~ 1 МГц

ФМ Модуляция (PM):

Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналсинус, прямоугольный, пила, шум, произвольной формы
Частота модуляции2 мГц ~ 1 МГц
Девиация0 ~ 360°

Частотная манипуляция (FSK):

Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналпрямоугольный с коэффициентом заполнения 50%
Частота переключения2 мГц ~ 1 МГц

Амплитудная манипуляция (ASK):

Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналпрямоугольный с коэффициентом заполнения 50%
Частота переключения2 мГц ~ 1 МГц

Фазовая манипуляция (PSK):

Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналпрямоугольный с коэффициентом заполнения 50%
Частота переключения2 мГц ~ 1 МГц

ШИМ модуляция (PWM):

Несущаяимпульсный
Частота модуляции2 мГц ~ 1 МГц
ИсточникВнутренний/Внешний
Модулирующий сигналсинус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация0%~100% длительности импульса

Вход внешнего запуска:

Диапазон напряжения75 мВскз ~ ± 2,5 В DC+AC
Полоса50 кГц
Импеданс входа1000 Ом

Режим свипирования (качания):

Формасинус, прямоугольный, пила, произвольной формы (кроме DC)
Законлинейный, логарифмический, ступенчатый
Диапазон частотверхняя и нижняя частота свипирования ограничена несущей частотой
НаправлениеВверх/Вниз
Время свипирования1 мс ~ 500 с
Время стояния/возврата0 мс ~ 500 с
Источник запускаРучной, внешний, внутренний
Маркерспадающий фронт или синхросигнал (программируется)

Режим пачек импульсов:

Формасинус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей2 мГц ~ 60 МГц
Количество импульсов в пачке1 ~ 1000000 или бесконечное
Начальная/Конечная фаза0° ~ 360°
Внутренний период1 мкс ~ 500 с
Стробированный запускВнешний запуск
Источник запускаРучной, внешний, внутренний
Задержка запуска0 нс ~ 100 с

Частотомер:

Измеряемый параметрЧастота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
Частотный диапазон1 мrГц ~ 200 МГц
Разрешение по частоте7 разрядов/с (время счета = 1 с)
Диапазон периода5 нс ~ 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)DC связьDC диапазон девиации+1.5 В DC
1 мкГц ~ 100 МГц50 мВскз ~ ±2,5 В AC+DC
100 МГц ~ 200 МГц100 мВскз ~ ±2,5 В AC+DC
AC связь1 мкГц ~ 100 МГц50 мВскз ~ ±2,5 Вп-п
100 МГц ~ 200 МГц100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения
(DC связь)		диапазон частоты: 1 мкГц ~ 25 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 5 нс
Коэффициент заполнения0 ~ 100%
Параметры входаВходной импеданс1 МОм
Тип свяиAC, DC
ФНЧON: полоса 250 кГц,
OFF: полоса 200 МГц
Опасное напряжение (1 МОм)±7 В AC+DC
Система запускаУровень запуска: ±2,5 В
Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с

Вход запуска:

УровеньTTL
Длительность импульса> 100 нс
Запуск по фронтунарастающий, спадающий выбирается
Время отклика (задержка запуска)свипирование:< 100 нс, режим пачек < 300 нс

Выход запуска:

УровеньTTL
Длительность импульса> 60 нс(типичное)
Максимальная частота1 МГц

Вход/выход 10 МГц:

Вход внешнего опорного сигнала
Частота10 МГц ± 50 Гц
Уровень250 мВп-п ~ 5 Вп-п
Время блокировки< 2 c
Импеданс1 кОм, закрытый вход (AC)
Сдвиг фазы
Диапазон0° ~ 360°
Разрешение0,03°
Выход внутреннего опорного сигнала
Частота10 МГц ± 50 Гц
Уровень3,3 Вп-п
Импеданс50 кОм, закрытый вход (AC)
Выход синхронизации
УровеньTTL
Импеданс50 Ом

Основные характеристики

Тип дисплеяЖидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов
Питание100~240 В АСскз,45~440 Гц, CATII
ИнтерфейсUSB устройство, USB хост , LAN
Потребляемая мощностьне более 40 Вт
Рабочая температура10°C...40°C
Габаритные размеры261,5 х 112 х 318,4 мм
Вес3,2 кг (в упаковке 4,5 кг)
№НаименованиеКоличество
1.Универсальный генератор сигналов DG1062Z1
2.Сетевой кабель1
3.BNC кабель1
4.USB кабель для подключения к ПК1
5.Краткое руководство по эксплуатации1
6.CD диск с руководством по эксплуатации и программным обеспечением1
