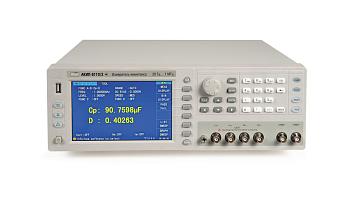

АКИП-6110/1 измеритель RLC
Артикул: ep-1920-28412
Гарантия: 12 мес.
Госреестр РФ: 93224-24
Межповерочный интервал: 12 мес.
Бренд: АКИП
Гарантия: 12 мес.
Госреестр РФ: 93224-24
Межповерочный интервал: 12 мес.
Бренд: АКИП
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Особенности измерителя RLC АКИП-6110:
- Диапазон частот: 20Гц - 300 кГц (АКИП-6110/1), 20Гц - 500 кГц (АКИП-6110/2), 20Гц – 1 МГц (АКИП-6110/3);
- Измерение 13 параметров: комплексное сопротивление на переменном токе (R,Z,X), сопротивление постоянному току (DCR), ЭПС (ESR), проводимость (G, Y, B), ёмкость (С), индуктивность (L), тангенс угла потерь (D), добротность (Q), фазовый сдвиг °/rad (θ);
- Погрешность измерений: ± 0,05 % …± 0,4% (в зав. от диапазона/ уровня);
- Скорость измерения (F>10 кГц): 13 мс/ 90 мс/ 370 мс (быстр./ сред./ медл.);
- Тест трансформаторов: Turns-Ratio (коэффициент трансф.), Turns (витки обмоток), Phase (фазовый угол), leakage inductance/ Lk (индикатор утечки/ рассеяния);
- Параллельная/ последовательная схема замещения;
- Режим полярных координат: Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ);
- Широкие функциональные возможности по сбору и анализу информации;
- Режим усреднение значения (1 - 255);
- Тест «Годен/ Негоден» (Pass/Fail) в режимах: «Δ-абс. знач./ Δ-изм %»;
- Табличные измерения «List» (автотест по 10 точкам параметра «частота / уровень/ постоянное смещение U/ I»);
- Функция «Curve scanning»: построение графика с выбором числа точек развертки (150/ 300/ 600/ 1200/ 1800 – частота, напряжение, постоянное смещение);
- Режим сортировки (Comparator): 10 номиналов выборки (bins 1- bins 9, AUX);
- Выбор пределов измерения: авто или ручной;
- Автоматический контроль уровня тест-сигнала/ АРУ (ALC);
- Цветной графический ЖК-дисплей, разрешение 6 разрядов;
- Режимы калибровки: КЗ (Short)/ ХХ (Open)/ Согл. (Load);
- Выходной импеданс: 10Ω, 25Ω, 50Ω, 100Ω (переключаемый);
- Гнездо USB на передней панели для подключения flash-накопителя;
- Интерфейс: RS-232, USB (USBTMC/ USBCDC), Handler (сортировщик);
- Дополнительные аксессуары (опции): измерительные кабели, адаптеры подключения, GPIB.
Технические характеристики измерителя RLC АКИП-6110/1:
| Параметры | Значение | ||||||
| АКИП-6110/1 | АКИП-6110/2 | АКИП-6110/3 | |||||
| Диапазон индикации параметра (при измерении) | |||||||
| Сопротивление (R, X, IZI) | 0,00001 Ом … 99,9999 МОм | ||||||
| Проводимость (G, B, IYI) | 0,00001мкС … 99,9999 См | ||||||
| Ёмкость (C) | 0,00001 пФ … 9,99999 Ф | ||||||
| Индуктивность (L, Lk) | 0,00001 мкГн …99,9999 кГн | ||||||
| Добротность (Q) | 0,00001 – 99999,9 | ||||||
| Тангенс угла потерь (D) | 0,00001 – 9,99999 | ||||||
| Фазовый сдвиг (Z-θd) | -179,999…+179,999° | ||||||
| Фазовый сдвиг (Z-θr) | -3,14159 рад ~ +3,14159 рад | ||||||
| Δ- % | -999,999% ….+999,999% | ||||||
| Сопротивление на постоянном токе (DCR*) | 0,1 мОм …99,9999 МОм | ||||||
| Погрешность измерений * | ± 0,05 % … ± 0,4%* (R, Z, X, G, Y, B, L, C) | ||||||
| Пределы измерений | |||||||
| 9 пределов (импеданс) | автовыбор (Auto), удержание (Hold) с дискр. изменением (INCR +/-), номинальный (Nom - для режима сортировки) | ||||||
| Тест сигнал | |||||||
| Частота тест-сигнала (F) 1 | 20 Гц …300 кГц | 20 Гц …500 кГц | 20 Гц …1 МГц | ||||
| Максимальное разрешение | 1 мГц | 1 мГц | 1 мГц | ||||
| Тип тест-сигнала | синусоидальный | ||||||
| Погрешность установки F | ±0,01 % | ||||||
| Предустановленное фиксированное значения | 38 номиналов | 41 номинал | 44 номинала | ||||
| Уровень тест-сигнала | Норм | 5 мВ - 2 Вскз, разреш. 10 мВ (опц. расшир. до 10В); 50 мкА -100 мАскз | |||||
| Режим АРУ | 10 мВ - 1 Вскз, разреш.10 мВ; 100 мкА - 10 мАскз | ||||||
| Погрешность установки уровня Uисп | ± (10%×Уст.+ 2 мВ) | ||||||
| Тип тест-сигнала DCR | 2,4 В пост | ||||||
| Индикация тестсигнала (Monitor) | VAC MON | 10 мВ - 2 Вскз, разрешение 10 мВ | |||||
| IAC MON | 50 мкА - 20 мА, разрешение 1 мкА | ||||||
| Выходной импеданс источника | 10Ω/CC, 25Ω, 50Ω, 100Ω (переключаемый) | ||||||
| Запуск измерений | Внутренний (Автоматический), ручной, внешний, по шине (INT, MAN, EXT, BUS) | ||||||
| Постоянное смещение (DC BIAS) | |||||||
| Внутренний источник постоянного смещения | Udc | 0…± 10В (разрешение 5 мВ); (±1%*Уст.+ 5 мВ) | |||||
| Idc | 0.. ±100 мА (разрешение 5 мкА) | ||||||
| Погрешность установки | ± 0,5%+ 5 мВ | ||||||
| Память | |||||||
| Объём внутренней памяти | 100 групп (профили тестирования) | ||||||
| Функции внутренней памяти | Запись/ считывание параметров настроек (100) | ||||||
| Внешний USB-диск | Запись/ считывание: файлы настройки (500), цифрового регистратора (Log), изображения экрана/ скриншоты (Bmp/ GIF/PNG) | ||||||
| Дополнительные функции и режимы | |||||||
| Режим «Таблица» (LIMIT Table) | Табличные значения допусковых измерений (10 выборок) | ||||||
| Задержка запуска | Регулируемая: 0…60 с (разрешение 1 мс) | ||||||
| Параметр таблицы измерений (List) | Частота, уровень тест-сигнала, пост. смещение (напряжение/ ток) | ||||||
| Графическая развертка (Curve scanning) | Отображение на экране графика измеряемых параметров с выбором числа точек развертки (150/ 300/ 600/ 1200/ 1800) и параметра качания (частота, напряжение, пост. смещение) | ||||||
| Автовыбор параметра | Режим «Auto LCZ»: Вкл/ выкл | ||||||
| Звуковая индикация | Откл./ В допуске/ Вне допуска (для режима Pass/ Fail) | ||||||
| Режим сортировки (Comp) | 10 номиналов выборки (bins 1- bins 9, AUX), счетчик | ||||||
| Функция АРУ (ALC) | Автоматический контроль уровня тест-сигнала (10мв – 1 Вскз) | ||||||
| Дисплей | |||||||
| Тип ЖКИ | Цветной (65.000 цв.), графическая TFT матрица | ||||||
| Разрядность шкалы | 6 разрядов (макс. инд. «999999») | ||||||
| Разрешение ЖКИ | 800 х 480 точек (диагональ 18 см, формат «16:9») | ||||||
| Режим индикации | Абсолютное значение, Δ-изм., Δ-изм. в %, усреднение (1 - 255) | ||||||
| Формат отображения ** | Основной/ вспомогательный параметр (25 комбинаций) ** | ||||||
| Мониторинг (доп. индикация) | 2 параметра (выбор): Ls, Lp, Cs, Cp, Rs, Rp, Z, Y, D, Q, θr, θ°, R, X, G, B | ||||||
| Скорость измерения (F≥10кГц) | 13 мс/ 90 мс/ 370 мс (Fast/ Med/ Slow): 75 изм.с./ 11 изм.с / 2,7 изм.с | ||||||
| Общие данные | |||||||
| Интерфейс | RS-232(SCPI), USB (Host/ Device), Handler (сортировщик) | ||||||
| Условия эксплуатации | 0°С…40°С и относительная влажность до 90 % | ||||||
| Напряжение питания | ~198 - 242 В (±10 %), 47- 63 Гц (Pпотр. ≤80 Вт) | ||||||
| Габаритные размеры | 400 х 132 х 350 мм | ||||||
| Масса | ~10 кг | ||||||
Примечание:
* В зависимости от диапазона частот и уровня тест-сигнала (для скорости измерений Медленно/ Средне).
** Отображаемые комбинации параметров: Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-DCR, Ls-D, Ls-Q, Ls-Rs, DCR, Ls-DCR, Z-θr, Z-θd, R-X, Rp-Q, Rs-Q, Y-θr, Y-θd, G-B.
1 - Фиксированные значения частот тест-сигнала при настройке (грубо/ плавно):
| Клавиша настройки | Значения частоты (поддиапазоны) | Модификация |
| ↑ (++)/ ↑(--) Грубо | 20 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, … 300/ 500/1000 кГц | в зависимости от модели |
| ↑ (+)/ ↑(-) Плавно | 20, 25, 30, 40, 50, 60, 80, 100, 120, 150, 200, 300, 400, 500, 600, 800, 1 кГц, 1.2, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10, 12, 15, 20, 25, 30, 40, 50, 60, 80, 100,150, 200, 250, 300 кГц | АКИП-6110/1 |
| ↑ (+)/ ↑(-) Плавно | + (дополнительные номиналы): 400 кГц, 500 кГц | для АКИП-6110/2 |
| ↑ (+)/ ↑(-) Плавно | + (дополнительные номиналы): 600 кГц, 800 кГц, 1 МГц | для АКИП-6110/3 |
Комплект поставки АКИП-6110/1
| № | Наименование | Количество |
| 1 | Измеритель RLC АКИП-6110/1 | 1 |
| 2 | Измерительный 4-х проводной кабель кельвин с 2-я «крокодилами» U26011 | 1 |
| 3 | U-образный короткозамыкатель U26010 | 1 |
| 4 | Адаптер для 4-х проводного подключения U26005 | 1 |
| 5 | Шнур питания | 1 |
| 6 | Руководство по эксплуатации на CD | 1 |
