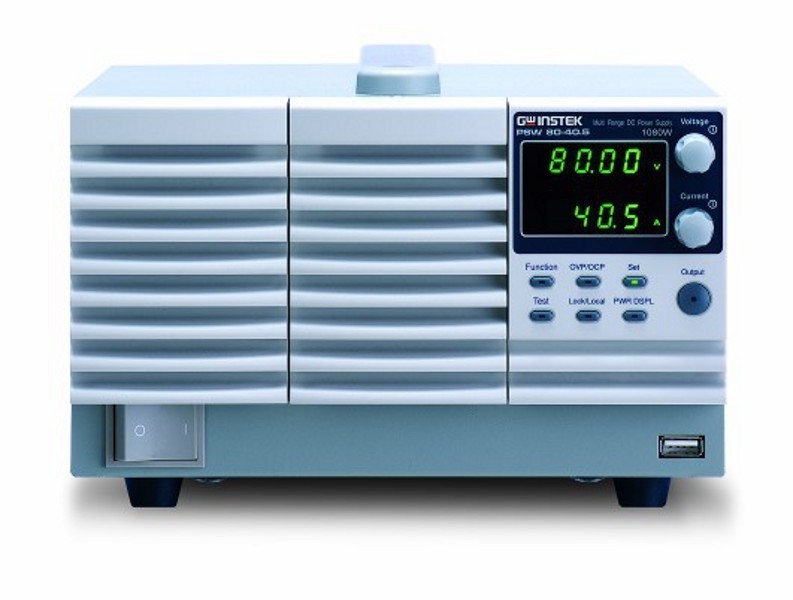

PSW7 160-7.2 - программируемый импульсный источник питания постоянного тока

Линейка из 9 моделей (1 выход) Выходное напряжение до 30 В/ 80/160 В, выходной ток 7,2… 108 А, выходная мощность 360/ 720/ 1080 Вт Дискретность установки: 10 мВ/ 10 мА

Особенности программируемого импульсного источника питания постоянного тока PSW7 160-7.2:
-Линейка из 9 моделей (1 выход)
-Выходное напряжение до 30 В/ 80/160 В, выходной ток 7,2… 108 А, выходная мощность 360/ 720/ 1080 Вт
-Дискретность установки: 10 мВ/ 10 мА
-Двухстрочный ЖК-дисплей (СДИ), одновременная индикация режимов работы и выходных параметров
-Защита от перенапряжения, перегрузки по току, термостабилизация
-Параллельное соединение для увеличения I вых (до 3-х источников)
-Послед. соединение для увеличения Uвых (до 2-х источников)
-Блокировка органов управления передней панели для исключения случайного изменения настроек
-Компактные размеры (1/6 стандартной 19” стойки)
-Выходные клеммы расположены на задней панели
-26-контактный аналоговый интерфейс управления
-Программируемый цифровой интерфейс: USB, LAN (опция – GPIB)
-Высокий КПД

Технические данные:

УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ
Дискретность установки: 10 мВ, 10 мА
Погрешность установки
± (0,1% + 10 мВ)
± (0,5% + 20 мА)
Диапазон регулировки внутреннего сопротивления: 0,000-22,222 Ом
Время задержки вкл/выкл выхода: 0,00-99,99 сек

ДИАПАЗОН РЕГУЛИРОВАНИЯ СКОРОСТИ НАРАСТАНИЯ/СПАДА
По напряжению: 0,1 В/сек-60 В/сек
По току: 0,01 А/сек-14,4 А/сек

СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
Нестабильность
При изменении напряжения питания: 0,05% + 5 мВ
При изменении тока нагрузки: 0,05% + 3 мВ
Уровень пульсаций: ≤ 15 мВскз в зависимости от модели
Время установления: ≤ 100 мс

СТАБИЛИЗАЦИЯ ТОКА
Нестабильность
При изменении напряжения питания: 0.1% + 5 мА,
При изменении тока нагрузки: 0,1% + 5 мА
Уровень пульсаций: ≤ 150 мАскз в зависимости от модели
ИЗМЕРЕНИЯ
Погрешность измерения: ± 0.1% ± 2 е.м.р. (напряжение; ток)

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Интерфейсы: USB, LAN
Аналоговый интерфейс: 26 контактный разъем (OMRON XG4 IDC) для контроля и управления

ОБЩИЕ ДАННЫЕ
Напряжение питания: 85 В…265 В (автовыбор), 47…63Гц
Индикатор: 4 разряда
Габаритные размеры: 71 х 124 х 350 мм
Масса: 3 кг

Комплект поставки PSW7 160-7.2:
1.Программируемый импульсный источник питания постоянного тока PSW7 160-7.2 - 1
2.Набор принадлежностей - 1
3.Руководство по эксплуатации - 1
4.Соединительные провода - 1
5.Шнур питания - 1

Дополнительная комплектация PSW7 160-7.2:
(Поставляется по отдельному заказу)
1.Выносной выходной терминал (GET-001)
2.Интерфейс GPIB (GUG-001 кабель-переходник USB/GPIB)
3.Кабель для 2-х источников (паралл. соед. - PSW-006)
4.Кабель для 2-х источников (послед. соед. - PSW-005)
5.Кабель для 3-х источников (парал. соед. - PSW-007)
6.Панель для монтажа в стойку 19” (GRA-410-E)

Производство компании GW Instek (Тайвань)
