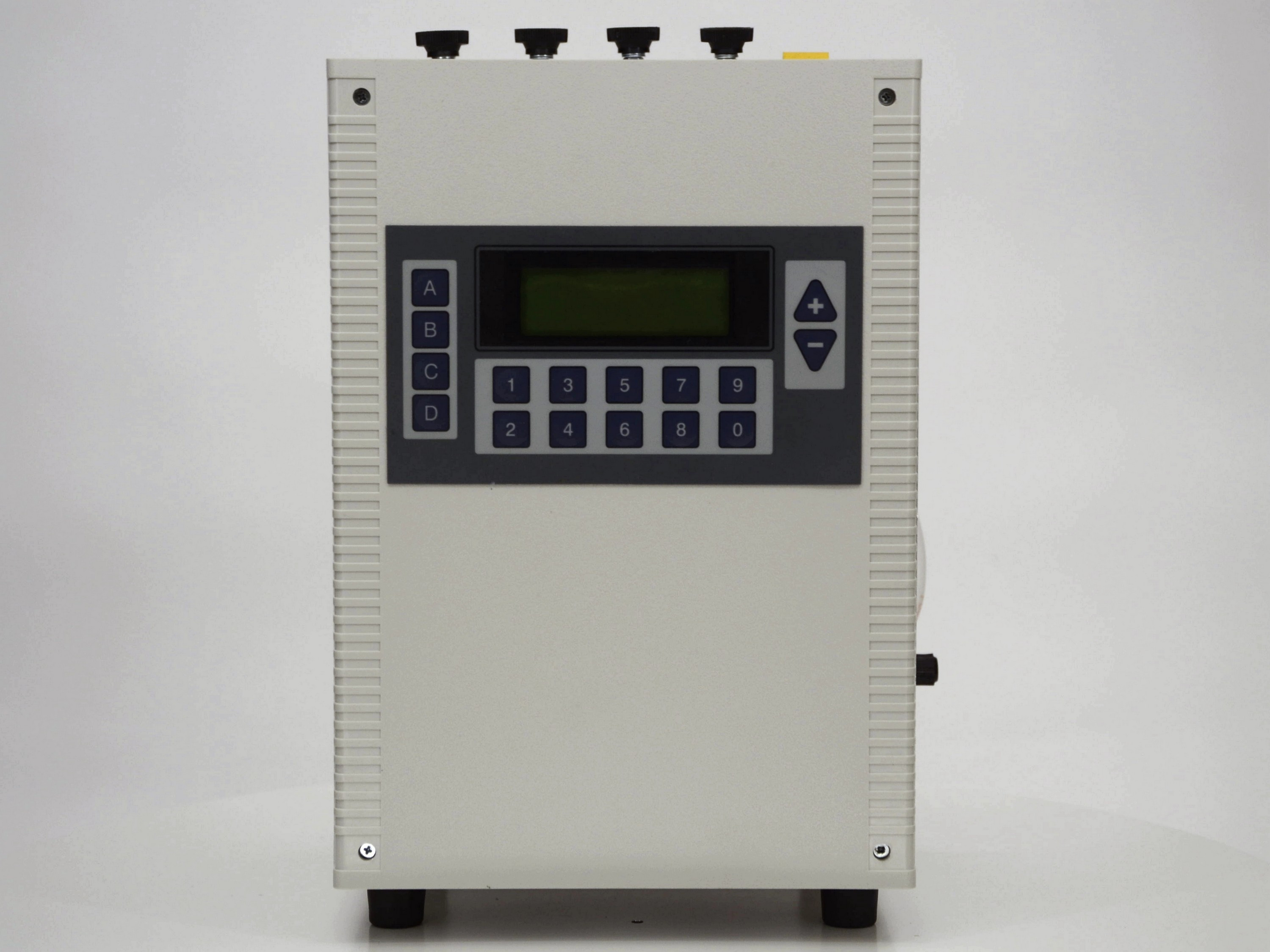

Назначение устройства для испытания защит электрооборудования подстанций 6-10кВ УНЭП-2015-1:
Устройство предназначено для испытания защит электрооборудования подстанций напряжением 6-10кВ и автоматических выключателей переменного тока в сетях электроснабжения до 1000В.
В состав УНЭП входят:
- Трансформатор с отпайками на выходное напряжение до 450В и ток до 10А;
- Блок симисторных ключей, осуществляющий переключение отпаек трансформатора для регулирования напряжения или тока;
- Нагрузочный трансформатор на ток до 2000А;
- Блок выпрямления тока и напряжения;
- Трансформатор тока;
- Плата управления и измерения напряжения, тока и времени;
- Блок питания.
Особенности устройства для испытания защит электрооборудования подстанций 6-10кВ УНЭП-2015-1:
Встроенные в устройство цифровые индикаторы позволяют отображать действующие значения тока и напряжения переменного и постоянного тока, а также время протекания тока и напряжения от 0,01 с до 99 мин. Кроме того, в УНЭП встроена защита от превышения максимального тока (автоматический выключатель) и тепловая защита от превышения температуры обмотки нагрузочного трансформатора (t сраб. ≥ 80º С).
С помощью УНЭП можно осуществлять следующие наладочные операции на подстанциях 6-10 кВ:
- снятие характеристик намагничивания трансформаторов тока;
- настройку реле переменного тока типа РТ-40, РТ-80 и аналогичных;
- настройку промежуточных реле переменного и постоянного тока, а также контакторов и реле времени;
- проверку токов и времени срабатывания релейной защиты первичным током (при токах срабатывания защиты не более 2000А).
Устройство обеспечивает:
- Напряжение переменного тока в диапазоне 0-450В, регулируемое дискретно с шагом 1 В, при токе нагрузки до 10А
- Напряжение постоянного тока в диапазоне 0-250В, регулируемое дискретно с шагом 1В, при токе до 10А
