еКологгер 20 (ТH) одноканальный термогигрометр

еКологгер 20 (ТH) одноканальный термогигрометр
еКологгер 20 (ТH) одноканальный термогигрометр
Артикул: ep-1653-28011
Гарантия: 12 мес.
Госреестр РФ: 85489-22
Поверка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: Эко-Е

Назначение термогигрометра еКологгер (ТH):

Измерители температуры и относительной влажности воздуха еКологгер 20 (ТH)еКологгер 21 (ТH+T) и еКологгер 22 (ТH+TH) предназначены для измерения климатических параметров внутри и снаружи жилых, служебных, и производственных помещений. Также они могут использоваться для контроля и управления различными технологическими процессами, условий производства, транспортировки и хранения.

Двухканальные термогигрометры еКологгер 21 (ТH+T) и еКологгер 22 (ТH+TH) позволяют производить одновременные измерения температуры и относительной влажности воздуха в двух точках (например, снаружи и внутри помещения, технологической установки). Например, в сельском хозяйстве для контроля параметров воздушной среды внутри и снаружи питомников, теплиц.

Варианты исполнения термогигрометра еКологгер (ТH):

Модель Щуп 1, измеряемые параметры Щуп 2, измеряемые параметры
T H P V T H P V
еКологгер 20 (ТH) + + - - нет
еКологгер 21 (ТH+T) + + - - + - - -
еКологгер 22 (ТH+TH) + + - - + + - -

где:

T – канал измерения температуры окружающего воздуха;
H – канал измерения относительной влажности окружающего воздуха;
P – канал измерения атмосферного давления;
V – канал измерения скорости воздушного потока;
«+» – наличие данного канала измерения;
«-» – отсутствие данного канала измерения.

Особенности термогигрометра еКологгер (ТH):

Термометры-гигрометры еКологгер (ТH) в госреестре СИ РФ

Приборы семейства еКологгер с 2022 года внесены в Госреестр средств измерений РФ. Технические характеристики термогигрометров еКологгер позволяют использовать их в области государственного контроля в сфере охраны труда, защиты потребителей и производственного контроля.

Основные метрологические характеристики термогигрометров еКологгер (ТH)

При разработке термогигрометров еКологгер (ТH) были учтены все актуальные требования и нормативы законодательства РФ к таким приборам:

  • измеряемая температура воздуха — от -30˚С до +50˚С;
  • погрешность измерений температуры воздуха — ±0,1˚С*;
  • измеряемая относительная влажность воздуха — от 5% до 98%*;
  • погрешность измерений относительной влажности воздуха — ±5%.

* - в модификации еКологгер-Э.

Эти параметры полностью удовлетворяют требованиям ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях», Постановлению Правительства РФ №1847 от 16 ноября 2020г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Конструкция термометров-гигрометров еКологгер (ТH)

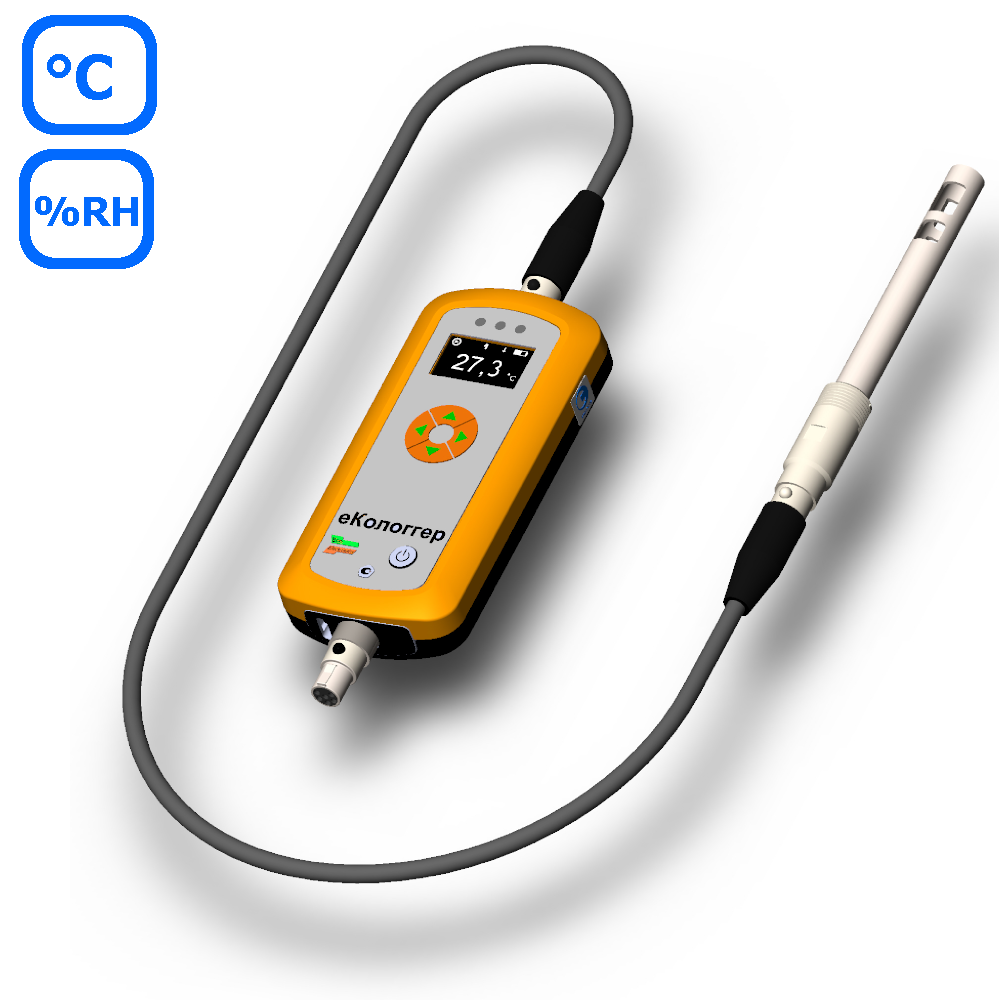

Термогигрометры еКологгер 20 (ТH)еКологгер 21 (ТH+T) и еКологгер 22 (ТH+TH) выполнены в виде отдельного небольшого модуля, размерами 140*53*23 мм, с подключаемыми щупами с датчиками, длиной 125 мм и диаметром не более 16 мм. Щуп может подключаться как напрямую к основному блоку, так и через кабель.

Информация о результатах измерений выводится на графический OLED-дисплей с высокой контрастностью и возможностью работы при отрицательных температурах (в отличие от дисплеев на жидких кристаллах (ЖК, LCD, TFT и прочих)). OLED отлично читается как в тёмном помещении, так и при ярком освещении (в том числе и при солнечном свете). При помощи клавиатуры пользователь может вывести на дисплей значение температуры или относительной влажности с любого датчика, а также текущие время и дату, установленные в приборе. Также, на OLED выводится информация о состоянии питания (наличие внешнего питания, уровень заряда встроенного аккумулятора), наличие связи с пультом оператора, по USB или через Bluetooth.

Питание термогигрометров еКологгер (ТH)

Термометры-гигрометры еКологгер 20 (ТH)еКологгер 21 (ТH+T) и еКологгер 22 (ТH+TH) могут работать как от встроенного низкотемпературного литиевого аккумулятора, так и от стандартного внешнего источника питания 5 В с током от 0,5 А, подключённого к разъёму microUSB прибора. Также можно подавать питание на еКологгер через разъём подключения внешнего блока оператора.

Встроенный специализированный низкотемпературный LiPol аккумулятор способен обеспечивать питание прибора в диапазоне температур от -40°C до +60°C (вместо стандартного диапазона 0…40 °C «коммерческих» аккумуляторов). Это позволяет использовать термогигрометр еКологгер для измерения температуры и влажности во всём заявленном рабочем диапазоне температур без использования дополнительных аксессуаров и приспособлений для предохранения встроенной батареи от переохлаждения или перегрева.

При работе от внешнего источника питания происходит автоматическая зарядка встроенного литиевого аккумулятора под управлением специализированного контроллера, обеспечивающем оптимальные режимы зарядки и автоматическое её отключение при достижении аккумулятором полного заряда. Процесс полной зарядки глубоко разряженного аккумулятора в еКологгере занимает около 4 часов.

Логгер температуры и влажности

Приборы еКологгер могут работать в режиме логгера данных. В этом режиме прибор автоматически записывает в энергонезависимую память результаты измерений температуры и относительной влажности воздуха с информацией о дате и времени такого измерения. Интервал между измерениями в режиме логгера задаётся пользователем и может составлять от 1 секунды до 1 суток. В качестве энергонезависимой памяти в еКологгере используется встроенная microSD карта памяти, позволяющая сохранить более 30 миллионов записей в режиме логгера (это более, чем 5 лет непрерывной работы с интервалом записи 1 секунда).

Управление режимом логгера, а также считывание результатов его работы осуществляется только через подключённое внешнее устройство оператора – смартфон (через Bluetooth), ПК (через USB) или пульт оператора (через соответствующий разъём).

О том, что включен режим логгера сообщает значок иконка карты памяти в правом нижнем углу дисплея прибора.

Работа термогигрометра еКологгер (ТH) с пультом оператора БОИ-01

Для расширения возможностей измерители температуры и влажности воздуха еКологгер можно использовать совместно с пультом оператора БОИ-01. В этом случае пользователь получает следующие возможности:

  • управление режимами работы еКологгера с БОИ-01;
  • сохранения отдельных результатов измерений в памяти БОИ-01 с их группировкой по точкам измерений;
  • расчёт статистики проведённых измерений (минимум, максимум, среднее, все виды неопределённости);
  • подключение к БОИ-01 не только измерителей параметров микроклимата еКологгер, но и люксметров-пульсметров-яркомеров еЛайт03.

Работа термогигрометра екологгер по беспроводному каналу bluetooth

Термогигрометры еКологгер имеют встроенный беспроводной интерфейс Bluetooth, через который можно осуществлять дистанционное управление их работой и получать результаты измерений. Мобильные приложения для работы с приборами еКологгер для ОС Android и iOS бесплатны и скоро будут доступны на сайте производителя в разделе «Продукция/Программное обеспечение».

Подключение еКологгера к персональному компьютеру (ПК)

Термометр-гигрометр еКологгер можно подключить к персональному компьютеру через стандартный порт microUSB, либо через кабель-переходник еКоннект2, подключённый к разъёму miniXLR еКологгера и порту USB ПК.

Подключение через microUSB можно осуществить любым стандартным кабелем. Однако длина такого кабеля ограничена по спецификации USB 5 метрами.

Подключение через еКоннект2 более надёжно механически из-за конструкции разъёма miniXLR и позволяет использовать кабель, длиной до 50 метров.

Способы крепления термогигрометров еКологгер в точке измерения

Основной блок термометров-гигрометровеКологгер 20 (ТH)еКологгер 21 (ТH+T) и еКологгер 22 (ТH+TH) имеет на тыльной стороне корпуса стандартную фотовтулку с резьбой 1/2 дюйма. Благодаря этому еКологгер можно применять совместно с любыми держателем для фото- и видеоаппаратуры, что существенно увеличивает возможности применения прибора.

Для крепления в точке измерения щупа с датчиками можно использовать нарезанную на корпусе щупа резьбу М12.

Подключение термогигрометров екологгер к системам сбора и обработки данных

Термогигрометры еКологгер можно интегрировать в любую измерительную и информационную систему. Производитель стандартизировал протоколы работы приборов и будет выкладывать их описания по мере готовности документации для свободного использования сторонними разработчиками. Сейчас находятся в подготовке следующие документы:

  • описание для еКологгера команд и протокола работы RPC по UART;
  • описание для еКологгера команд и протокола работы RPC по USB, драйвер USB для Windows;
  • описание сервисов Bluetooth Low Energy (BLE) для еКологгер;
  • распиновка разъёма UART (miniXLR 6pin) основного блока еКологгер.

Технические характеристики термогигрометра еКологгер (ТH):

Параметр Значение
Модификация еКологгер Модификация еКологгер-Э
Диапазон измерений температуры воздуха, °C -30...+50
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C ±0,2 ±0,1
Диапазон измерений относительной влажности воздуха, % 5...90 5...98
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % ±5
Напряжение встроенного аккумулятора, В 3,9±0,3
Потребляемый ток от встроенного аккумулятора, А, не более 0,1
Напряжение внешнего источника питания, В 5,0±0,5
Потребляемый ток от внешнего источника питания, А, не более 1,0
Время автономной работы при работе от встроенного аккумулятора, ч, не менее 8
Средняя наработка на отказ, ч 10000
Средний срок службы, лет 10
Масса основного корпуса с щупами и датчиками, кг, не более 0,7
Габаритные размеры основного блока (ДхШхВ), мм, не более 140х53х23
Габаритные размеры щупа с датчиками, мм, не более длина 125, диаметр 16
Рабочие условия эксплуатации
Температура воздуха, °C -30...+50
Относительная влажность воздуха, не более, % 98
Атмосферное давление, гПа 800...1200

Комплект поставки еКологгер 20 (ТH)

Наименование Количество
1 Основной блок измерителя метеорологических параметров еКологгер 20 (ТH) с одним разъёмом 1
2 Щуп с датчиками 1
3 Кабель для подключения щупа с датчиками 1
4 Сумка транспортировочная 1
5 Руководство по эксплуатации 1
6 Паспорт 1
7 Методика поверки 1

Дополнительная комплектация еКологгер (ТH)

(Поставляется за отдельную плату)

Наименование
1 Комплект принадлежностей (штатив, кабели для подключения к устройству индикации, к ПК, блок питания, черный шар)
